Injap Rama-rama

Injap rama-rama digunakan di mana ruang terhad. Tidak seperti injap pintu, injap rama-rama boleh digunakan untuk pendikitan atau mengawal aliran serta dalam kedudukan terbuka dan tertutup penuh sepenuhnya. Kehilangan tekanan melalui injap rama-rama adalah kecil berbanding dengan injap pintu. Jika anda ingin mengetahui spesifikasi dan harga Butterfly Valve, sila hubungi kami!

Injap Rama-rama Centric atau Concentric
Injap rama-rama sepusat sesuai untuk aplikasi tekanan rendah. Injap rama-rama sepusat adalah jenis yang paling asas. Spindle melalui garis tengah cakera, terletak di tengah lubang paip. Tempat duduk injap terletak di pinggir dalam badan injap. Cakera menyentuh tempat duduk pada sekitar 85 darjah semasa putaran 90 darjah. Reka bentuk ini dikenali sebagai tempat duduk berdaya tahan kerana ia bergantung pada tempat duduk getah untuk mengelak aliran dengan cekap apabila ditutup.

Injap Rama-rama Sipi
Injap rama-rama eksentrik mempunyai batang melepasi di belakang garis tengah cakera, pada bahagian bertentangan cakera dengan arah aliran. Injap ini boleh menjadi satu offset, double-offset, atau triple-offset.
●Single-Offset: Batang terletak betul-betul di belakang garis tengah.

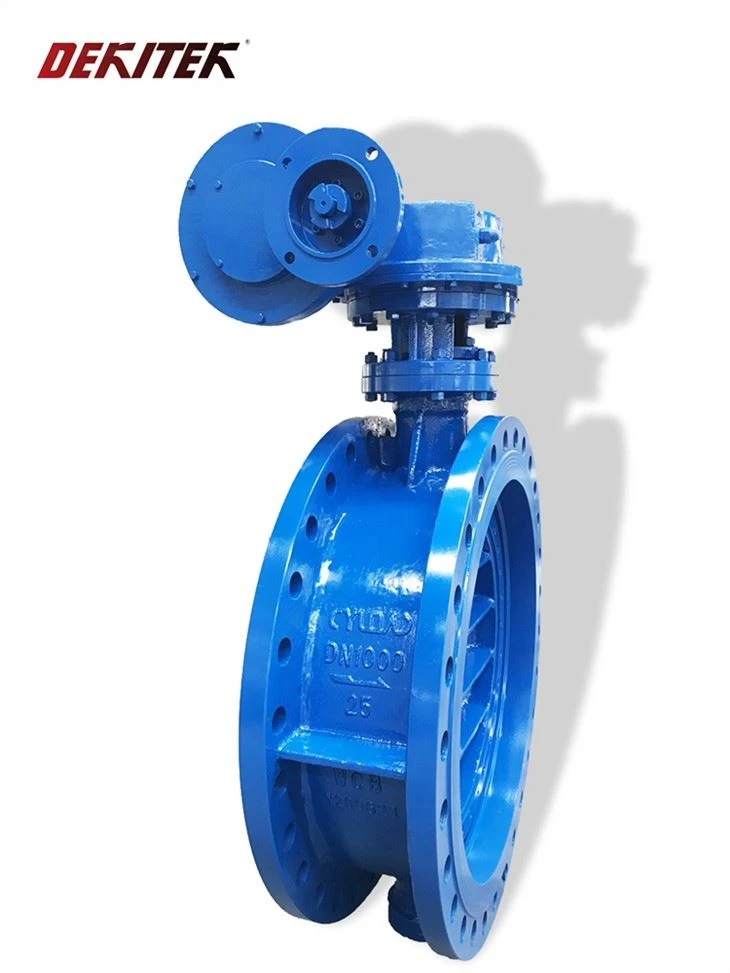

●Double-Offset: Juga dirujuk sebagai double sipi, injap ini mempunyai batang di belakang cakera dengan offset tambahan pada satu sisi, membolehkan cakera bergesel di atas tempat duduk untuk hanya 1-3 darjah putaran semasa penutupan.
●Triple-Offset Butterfly Valve (TOV atau TOBV): Ini serupa dengan injap dwi-offset, tetapi ofset ketiga menjadikan injap ini lebih cekap dan tahan haus dan lusuh.

Injap Rama-rama Gaya Wafer
Injap rama-rama gaya wafer memberikan reka bentuk yang paling menjimatkan. Ia diapit di antara dua bebibir paip untuk membolehkan aliran dan pengedap terhadap tekanan berbeza dua arah dan aliran balik dalam sistem aliran universal. Ia ringan, menawarkan kos permulaan dan pemasangan yang lebih rendah.
Injap ini mungkin atau mungkin tidak mempunyai lubang bebibir di luar badannya. Bebibir paip disambungkan ke paip menggunakan bolt panjang yang mengalir melalui seluruh badan injap. Gasket, gelang-o, dan muka injap rata mencapai pengedap antara injap dan bebibir paip.

Injap Rama-Rama Gaya Bebibir
Injap rama-rama bebibir menggunakan cakera atau ram yang dipasang secara berpusat pada aci, batang atau bebibir, yang bertindak sebagai paksi cakera berputar. Injap ini mempunyai dua bebibir pada kedua-dua hujungnya, memberikan mereka muka-ke-muka yang lebih besar daripada injap terseret atau wafer. Kedudukan dan arah cakera berbanding dengan bebibir menentukan arah aliran.
Injap rama-rama bebibir boleh berbentuk berputar, pneumatik atau hidraulik dengan aplikasi dalam pengagihan air, perkhidmatan kimia dan pengudaraan, antara lain.

Injap Rama-rama Dikimpal Punggung
Injap rama-rama yang dikimpal punggung ialah pengimbang dua atau tiga kali ganda yang tahan terhadap suhu, tekanan dan kakisan yang melampau. Ini menjadikannya sesuai untuk digunakan dalam sistem pemanasan, gas asli, tenaga, kimia, penapisan dan perkhidmatan kimia.

Injap Rama-rama Gaya Lug
Jenis injap ini mempunyai sisipan berulir (lugs) di luar injap. Mereka mempunyai kaki yang menonjol yang menyediakan lubang bolt yang sepadan dengan paip dan bebibir, dan injap dipasang di antara dua bebibir menggunakan satu set bolt untuk setiap bebibir. Pemasangan membolehkan perkhidmatan buntu atau menghapuskan paip hiliran tanpa menjejaskan bahagian lain. Perbandingan antara injap rama-rama gaya lug dan wafer adalah dalam jadual di bawah.

Badan Injap Rama-rama
Injap rama-rama biasanya mempunyai badan yang sesuai di antara dua bebibir paip. Reka bentuk badan yang paling biasa ialah lug dan wafer. Badan lug mempunyai lug menonjol yang menyediakan lubang bolt yang sepadan dengan bebibir paip. Badan wafer tidak mempunyai lug yang menonjol. Injap wafer diapit di antara bebibir paip, dan bolt bebibir mengelilingi badan.
Setiap jenis badan mempunyai kelebihan, beberapa daripadanya disenaraikan:
●Gaya wafer lebih murah daripada gaya lug.
●Reka bentuk wafer tidak memindahkan berat sistem paip terus melalui badan injap.
●Badan lug membolehkan servis buntu atau pengalihan paip hiliran.

Cakera Injap Rama-rama
Ahli penutup aliran injap rama-rama ialah cakera. Banyak variasi reka bentuk cakera telah berkembang berbanding dengan orientasi cakera dan batang dalam usaha untuk meningkatkan aliran, pengedap dan/atau tork operasi.
Cakera adalah setara dengan palam dalam injap palam, pintu dalam injap pintu atau bola dalam injap bola. Memusing cakera satu perempat pusingan atau 90 Darjah membuka dan menutup injap rama-rama.

Batang Injap Rama-rama
Batang injap rama-rama mungkin merupakan aci satu keping atau reka bentuk dua keping (batang berpecah).
Batang dalam kebanyakan reka bentuk duduk berdaya tahan dilindungi daripada media, dengan itu membolehkan pemilihan bahan yang cekap berkenaan dengan kos dan sifat mekanikal.
Dalam reka bentuk berprestasi tinggi, batang bersentuhan dengan media dan, oleh itu, mestilah serasi, serta memberikan kekuatan yang diperlukan untuk tempat duduk dan mencabut cakera dari tempat duduk.

Tempat duduk injap rama-rama
Tempat duduk injap rama-rama tempat duduk berdaya tahan menggunakan padanan gangguan antara tepi cakera dan tempat duduk untuk menyediakan penutupan. Bahan tempat duduk boleh dibuat daripada banyak elastomer atau polimer yang berbeza. Tempat duduk mungkin terikat pada badan atau mungkin ditekan atau dikunci masuk.
Dalam injap rama-rama berprestasi tinggi, penutup boleh disediakan oleh reka bentuk tempat duduk muat gangguan atau reka bentuk tempat duduk bertenaga talian, di mana tekanan dalam saluran paip digunakan untuk meningkatkan gangguan antara tempat duduk dan tepi cakera. Bahan tempat duduk yang paling biasa ialah polytetrafluoroethylene (PTFE) atau PTFE bertetulang (RTFE) kerana julat keserasian dan suhu yang lebih luas.
Tempat duduk logam juga ditawarkan dalam injap rama-rama berprestasi tinggi. Tempat duduk logam ini membenarkan injap rama-rama digunakan dalam suhu yang lebih tinggi lagi hingga 1,000 Darjah F. Reka bentuk selamat api ditawarkan yang menyediakan penutup injap tempat duduk polimer sebelum kebakaran, dan sandaran pengedap logam menyediakan penutupan semasa dan selepas kebakaran.

Injap Rama-rama yang Digunakan:
●Benang batang sering bergesel pada kacang batang, dan sedikit mentega atau serbuk grafit hendaklah disapu untuk melincirkan.
●Untuk injap yang tidak kerap dibuka dan ditutup, putar roda tangan dengan kerap dan tambah pelincir pada benang batang injap untuk mengelakkannya daripada digigit.
●Untuk injap luar, penutup pelindung hendaklah ditambahkan pada batang injap untuk mengelakkan hujan, salji, habuk dan karat.
●Jika injap adalah transmisi mekanikal, tambah minyak pelincir ke kotak gear tepat pada masanya dan pastikan injap bersih.
●Jangan bergantung pada injap untuk menyokong objek berat lain, dan jangan berdiri di atas injap.
●Batang injap, terutamanya bahagian berulir, hendaklah dibersihkan dengan kerap dan pelincir baru perlu ditambah untuk mengelakkan serpihan keras dalam habuk, memakai benang dan permukaan batang injap, dan menjejaskan hayat perkhidmatan.

Injap Rama-rama yang Sudah Lama Tidak Digunakan:
●Injap yang tidak digunakan hendaklah disimpan dengan betul dan tidak boleh ditimbun secara rawak. Injap kecil diletakkan di atas rak, dan injap besar boleh disusun dengan kemas di lantai gudang. Jangan biarkan permukaan sambungan bebibir menyentuh tanah. Lindungi injap daripada kerosakan.
●Bagi injap yang tidak akan digunakan dalam tempoh yang singkat, pembungkusan asbestos hendaklah ditanggalkan untuk mengelakkan kakisan elektrokimia dan kerosakan pada batang injap.
●Periksa injap yang baru masuk ke dalam gudang. Jika air hujan atau kotoran telah masuk semasa pengangkutan, ia mesti disapu bersih dan kemudian disimpan.
●Saluran masuk dan keluar injap hendaklah ditutup dengan kertas lilin atau kepingan plastik untuk mengelakkan kotoran daripada masuk.
●Permukaan pemprosesan injap yang boleh berkarat di atmosfera hendaklah disalut dengan minyak anti-karat untuk melindunginya.
●Injap yang diletakkan di luar mesti ditutup dengan barang kalis hujan dan kalis habuk seperti linoleum atau tarpaulin. Gudang di mana injap disimpan hendaklah sentiasa bersih dan kering.
